操作人員應熟悉電動葫蘆的種類與結構，起重運輸設備種類很多，電動葫蘆是將電動機、減速器、卷筒、制動裝置和運行小車等緊湊地合為一體的起重設備。它由兩臺電動機分別拖動提升和移動結構，具有重量較小、結構簡單、成本低廉和使用方便的特點，主要用于廠礦企業的修理與安裝工作。

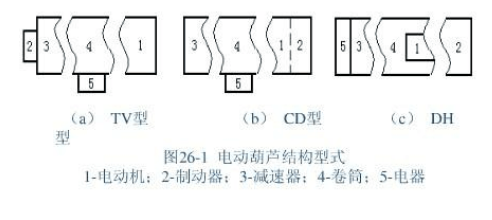

電動葫蘆的種類：電動葫蘆根據電動機、卷筒、制動器等主要部件位置的不同分為TV型、CD型和DH型，其部件相對位置如下圖：

?

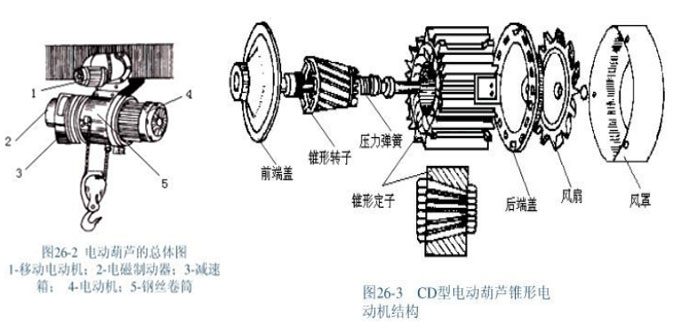

電動葫蘆的基本結構：電動葫蘆外形如下圖26-2所示。它由提升機構和移動裝置兩部分組成，CD型提升機構用錐形電動機拖動，移動裝置用普通籠形電動機拖動。錐形電動機與普通電動機的結構不同，CD型電動葫蘆的錐形電動機的結構如圖26-3所示。

?

當錐形電動機接通電源后，在錐形定子中產生電磁力，并垂直作用于電動機的錐形轉子表面，它的軸向分力使錐形轉子客服了彈簧的作用，沿電動機的軸線移動，進入錐形轉子內，而與錐形轉子同軸的風扇制動輪同時移動并與錐形電動機的后端蓋脫離，轉子可以自由轉動，當切斷電源后，在彈簧張力的作用下，轉子反向移動，使風扇制動輪壓緊電動機的后端蓋，實現電動機的停車制動。

?
