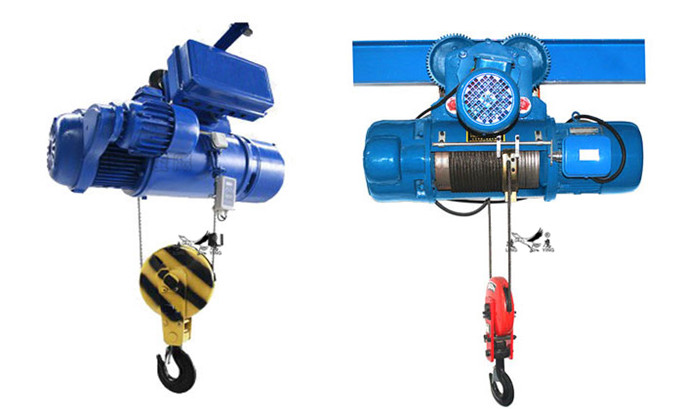

CD、MD型電動葫蘆，在原有錐形制動電機對重物進行失電制動的基礎上，又在減速極端增設了直流電磁制動器，電磁制動器未常閉式失電制動方式。電動葫蘆在正常工作時，由錐形制動電機進行制動，錐形制動電機為支持制動器，當錐形制動電機失效或中間傳動環節失效時，安裝在減速器高速軸上的電磁制動器對重物進行制動，避免重物失速危險。同時，為協調錐形制動電機與直流電磁制動器之間的動作，在控制電路腫脹增設延時裝置，避免電機出現堵車現象。

CD型電動葫蘆的起升機構由起升電動機通過聯軸器經起升減速器驅動卷筒正反旋轉，使繞在卷筒上的鋼絲繩經過導繩器導向帶動吊鉤裝置上升或下降。

起升電動機采用帶制動器等額錐形轉子電動機，電機不工作時，錐形制動器抱緊電機后端蓋，始終處于制動狀態，工作時，電機接電后，錐形轉子產生軸向磁拉力，磁拉力克服彈簧力，使風扇制動輪帶動制動環脫開后端蓋，電機正常運轉，斷電后，軸向磁拉力消失，在彈簧力作用下，風扇制動輪返回到原狀態，實現制動。

MD型電動葫蘆起升電機換成雙電機組外，其他部分與CD型電動葫蘆相同，電機組由主起升電動機、慢速起升電動機和慢速驅動裝置組成，主起升電動機工作時，由于慢速起升電機不接電處于制動狀態，慢速驅動裝置不動，起升電動機后端蓋作用，慢速起升電機工作時，通過慢速驅動裝置帶動主起升錐形轉子旋轉。此時，主起升電機不工作，風扇制動輪起離合器作用，整個機構靠慢速起升電機的制動器制動，這樣就產生了兩種起升速度。

?

?

?
