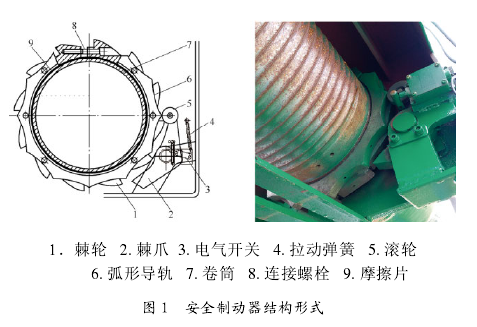

電動葫蘆制動器由棘輪導軌組合、滾輪棘爪組合、拉伸彈簧3部分構成，其中卷筒、棘輪導軌組合為原動件，滾輪棘爪組合、拉伸彈簧為從動件，電動葫蘆箱體為機架。

正常作業工況：當電動葫蘆以額定起升速度進行上升或下降作業時，弧形導軌與卷筒一起轉動，帶動滾輪，是滾輪棘爪組合饒固定銷軸擺動，擺動到一定傾角后受彈簧拉力與自身重力的作用向反方向擺動。因棘輪機構具有單向逆止屬性，上升方向不會嚙合；下降方向因鉸臂的擺動傾角較小，棘輪與棘爪也不會嚙合。

超速下降工況：當電動葫蘆錐形制動器失靈或傳動環節出現短軸情況下，卷筒超速下降，卷筒帶動弧形導軌一直加速旋轉，滾輪棘爪組合隨之加速擺動，擺動傾角加大，棘爪與棘齒之間的間隙減?。划?dāng)傾角增大到一定角度后，滾輪偏離導軌外形軌跡，安全制動器的棘爪與棘輪嚙合。此時機構的自由度為0，棘輪壓緊摩擦片并對卷筒產生摩擦阻力消耗能量，直至卷筒完全制停。

當棘輪棘爪嚙合時，滾輪按順時針?lè)较蛳蛲庑D(zhuǎn)，帶動其下方的小銷軸觸發電氣開關，斷開電動葫蘆下降方向的控制回路。

?

?

?
