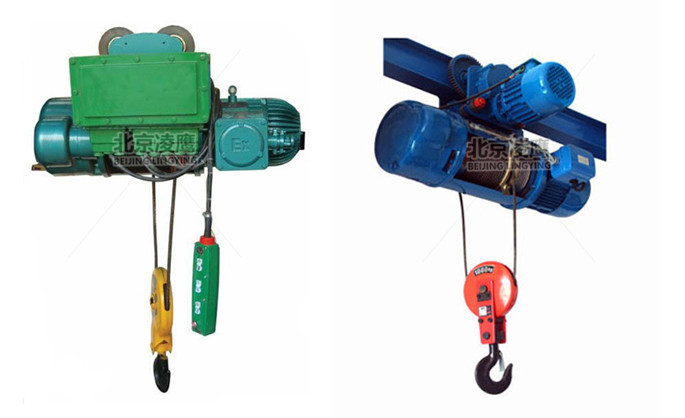

鋼絲繩電動葫蘆由錐形轉子電動機、減速器、卷筒裝置、聯軸器、導繩器、吊鉤裝置、電動小車、驅動裝置和電器等部件組成。各部件在結構上可以相對獨立，維修調整方便。

1、三相交流錐形轉子電動機為本電動葫蘆起升的原動力，三相交流錐形轉子電動機為電動小車的原動力，其轉子、定子均為錐形結構。

2、錐形轉子電動機的結構就有產生軸向磁拉力的特點，制動摩擦片4安裝在風扇制動輪3上，鎖緊螺母2和螺釘1把風扇制動輪緊固于電機轉子軸后端。起動時磁拉力克服彈簧4的壓力，使轉子與轉子連接一體的風扇制動輪產生軸向位移，制動環與后端蓋6脫開，轉子自由轉動（即工作狀態）。斷電后，磁拉力消失，在壓力彈簧的作用下，風扇制動輪與端蓋剎緊，依靠錐形環面產生的摩擦力，獲得制動作用。在額定負荷下制動時，重物下滑距離不應超過起升速度的1/100，否則，應進行調整。調整時，將螺釘1松開，擰鎖緊螺母2，以增加彈簧5的壓力，獲得較大的制動力矩。調整間隙C一般以1.5毫米為宜?？赏ㄟ^反復起動，觀察電機軸軸向竄動量測得。

3、減速器采用圓柱斜齒輪三級減速，驅動裝置采用圓柱直齒輪二級減速，齒輪及齒輪軸用合金鋼制造，并經過熱處理。殼體均為鑄鐵制造，裝配嚴密，灰塵不易侵入。

4、MD1型電動葫蘆除起升電動機換成雙電機組外，其他部分與CD1型電動葫蘆相同。雙電機組由主起升電動機、慢速起升電動機和慢速驅動裝置組成。主起升電機工作時，由于慢速起升電機不接電處于制動狀態，慢速驅動裝置不動，電動葫蘆快速運行。慢速起升電機工作時，通過慢速驅動裝置帶動主起升電機錐形轉子旋轉。此時，主起升電機不接電處于制動狀態，電動葫蘆慢速運行，這樣就產生了兩種起升速度。

5、鋼絲繩纏繞在卷筒的繩槽內，繩端用壓繩板緊固在卷筒上，更換鋼絲繩時只須啟動電機，使壓繩板螺栓露在卷筒外殼缺口處即可拆下。

?

?

?
