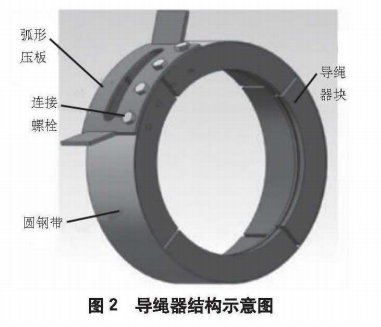

目前常用的圓環式導繩器套在卷筒外面，由幾段組成一個圓環（又稱螺母），靠其與卷筒的螺紋副關系沿卷筒軸向移動，但其本身不能轉動，如圖2所示，導繩器塊外周上固定連接一個設有過繩槽的弧形壓板，整個導繩器由圓鋼帶、弧形壓板等部件組成。當電動葫蘆卷筒轉動時，導繩器由螺紋槽帶動沿軸向方向移動，同時將所纏繞的鋼絲繩有序的排出或排入螺旋槽。當鋼絲繩卷繞與導繩器移動不能同步進行時，導繩器的滑動就容易導致其被拉壞折斷。在對導繩器進行設計時由于沒有對其所受橫向拉力的強度有所要求，因此斜拉歪吊能夠直接拉裂導繩器。在歪拉斜吊這種誤操作下導繩器極易損壞，而正常操作下它也是壽命不長的易 損裝置 。

從現場墜落的導繩器斷口可以看出其在工作時受到一個橫向拉力，拉斷了鑄鐵制造的導繩器， 所以初步判定事故的主要原因是歪拉斜吊引起的。

?

?

?
